Группы безопасности

(59)

Арт. JH-1021

Сравнить

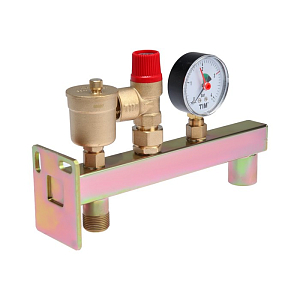

Группа безопасности котла с креплением TIM - 3/4' (до 50 кВт, 3 бар)

3 920 руб. Подробнее

Арт. JH-1022

Сравнить

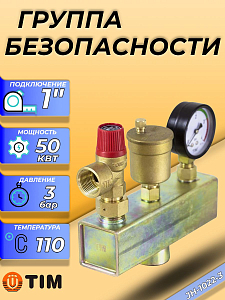

Группа безопасности котла TIM КВ - 1' (до 50кВт, 3 бар)

3 359 руб. Подробнее

Арт. 10017947

Сравнить

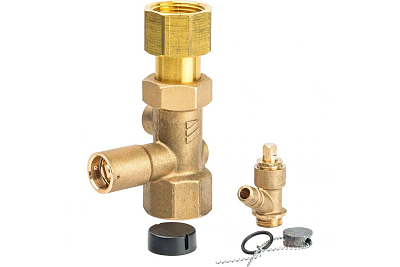

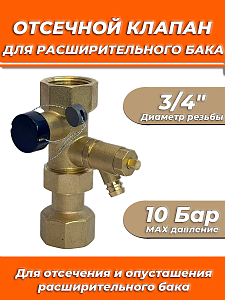

Клапан отсечной для расширительного бака Watts KAV Ду 20 3/4'

2 975 руб. Подробнее

Сортировать по:

Выводить по:

Назад
1
2
Вперёд

Выбор группы безопасности отопления

Система отопления признается безопасной только при наличии специального, контролирующего давление узла. Это автоматический блок, работа которого дает возможность оставлять действующий котел без присмотра.

Блок безопасности: основное назначение

Группа состоит из трех комплектующих, обеспечивающих эксплуатационную безопасность. Теплоноситель циркулирует по магистрали и расширяется в процессе нагревания. Нестандартные ситуации (воздушные пробки, сбой котловой автоматики, выход из строя циркуляционного насоса) чреваты критическим повышением давления и гидроударами. В результате:

• Разрыв трубопровода.

• Повреждение фитингов.

• Деформация теплообменника и т.д.

Группа безопасности предотвращает угрозу аварии, автоматически снижая давление, если его показатель превысил допустимые нормы.

Конструктивные особенности

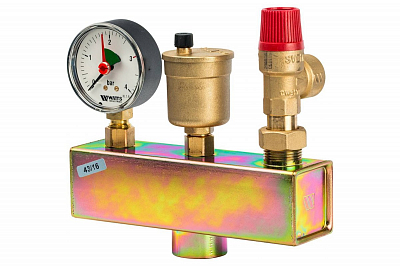

Устройство блока представляет корпус, в котором размещены три элемента:

• Предохранительный клапан – дублирует функции расширительного бака (гидроаккумулятора) по компенсации системного давления. Срабатывает при повышении значения выше допустимого. На носик механизма присоединен шланг, направленный в канализационный слив. Излишки теплоносителя сбрасываются до нормального состояния, после чего затвор клапана закрывается.

• Манометр – прибор контрольно-измерительный (КИП). Предназначен для визуального наблюдения за показателями давления.

• Воздухоотводчик – выдавливает воздух из системы в процессе заполнения трубопровода теплоносителем. Срабатывает автоматически при образовании пробки из воздуха.

Для правильной работы манометра и клапана необходимы определенные условия. Для частных автономных систем нужна группа безопасности до 3 атм. Блок устанавливают в высокой точке, чтобы из системы можно было стравить весь воздух.
