Как выбрать обратные клапаны

Обратный клапан – элемент защиты арматуры трубопровода от обратного течения жидкости в магистрали или системе. Работает в автоматическом режиме, пропуская носитель в заданном направлении и блокируя его движение в противоположную сторону. Функционирует в режиме прямого действия, в комплексе с прочими узлами арматуры аналогичного действия – регулятором давления и клапаном предохранительным.

Цель установки обратного клапана в гидроприводах

• Как подпиточный элемент в замкнутом контуре.

• В системе с несколькими насосами для предотвращения их взаимовлияния.

• В линиях с однонаправленными потоками.

• В фильтрационных блоках для однонаправленного движения среды через фильтр.

Предназначение обратного клапана

Обратная арматура срабатывает только под действием рабочей среды и ее роль в технологической системе имеет большое значение:

• Защита трубопровода оборудования (насосов, сосудов и т.д.), работающих под давлением.

• Увеличение продолжительности эксплуатации рабочих механизмов, узлов и т.д.

• Существенное ограничение течи при разрушении/разрыве участка системы.

Многозадачность устройства подчеркивает важность обратного клапана – он эффективно выполняет свои функции, как в нормальном режиме работы, так и во внештатных ситуациях, например, при аварийной потере давления, сохраняя стабильность на смежных участках магистрали.

Особенности конструкции и работы

Тип запорно-регулирующего элемента может быть конусным или шариковым и изготавливается с учетом разного метода подсоединения к системе:

• Фланцевое.
• Муфтовое.
• Приварное.
• Штуцерное.

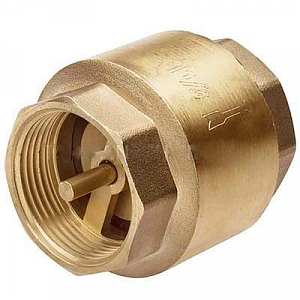

Самая распространенная конструкция обратного клапана имеет в качестве подвижного элемента золотник и седло в роли неподвижного. В закрытом состоянии золотник своим весом давит на седло, а под действием потока в нужном направлении над ним приподнимается, пропуская жидкость. При обратном течении золотник давлением среды сильнее прижимается к седлу, блокируя движение. Для увеличения силы тяжести элемент иногда дополняют прижимной пружиной.
